もたれ式擁壁の設計(土地改良事業編)

概要

土地改良事業計画設計基準「農道」基準書・同技術書(H10.3)に準拠した、もたれ式擁壁の設計計算プログラムです。適用土圧公式として試行くさび法の他、土圧分布についても三角形分布、台形分布および非線形分布(逐次計算法)に対応。切土部の影響を考慮した土圧算定にも対応。

Version

1.1.001 (2010/12/23)

対応OS

Windows XP/Vista(*)/7(*)
(*)ただし,SP版は64ビット未対応

販売価格(税込)

\10,500(SP版)
\31,500(HP版)

ご注文

LinkIcon購入申込書に必要事項をご記入の上,当社宛にFAXして下さい。
この製品は(株)ベクターのプロレジで購入できます。

お支払い

銀行振込(後払)

ダウンロード


LinkIconSetup_Motare.exe(7.54MB)

出力帳票例

LinkIconOutput.pdf(99.3KB)

カタログ

LinkIconLeaflet.pdf(230KB)

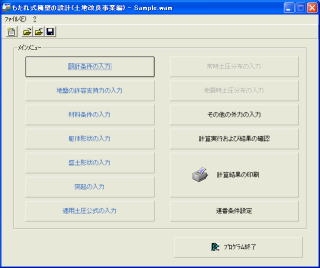

メインメニュー画面メインメニュー画面

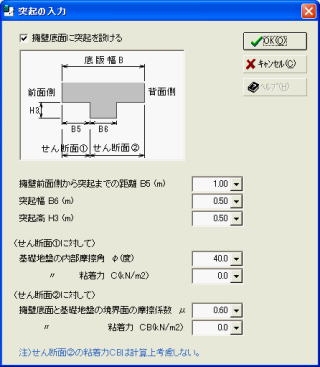

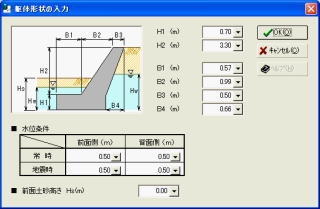

躯体形状の入力画面突起の入力画面

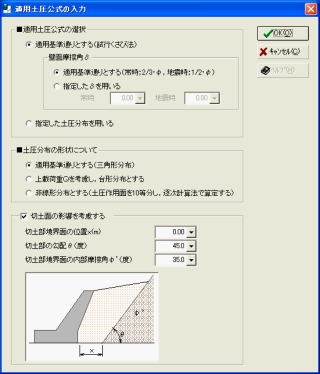

土圧公式の入力画面

クリックすると拡大します。

更新履歴

1.1.001 (2010/12/23)

安定計算結果の出力帳票で,滑動に対する検討式内の基礎地盤の粘着力cの値が表示されない不具合を修正

1.1.000 (2010/02/09)

印刷プレビューVer.3.1.002導入

1.1.000 (2009/10/05)

Windows Vista/7対応

1.0.002 (2008/11/19)

試行くさび法により算定された土圧全てが負となる場合,Pmax抽出の不具合を修正

1.0.001 (2006/11/30)

【設計条件の入力】-「擁壁底面と基礎地盤の間の摩擦係数μ」の下限値を0.5→0.3に変更

1.0.000 (2004/03/27)

公開
